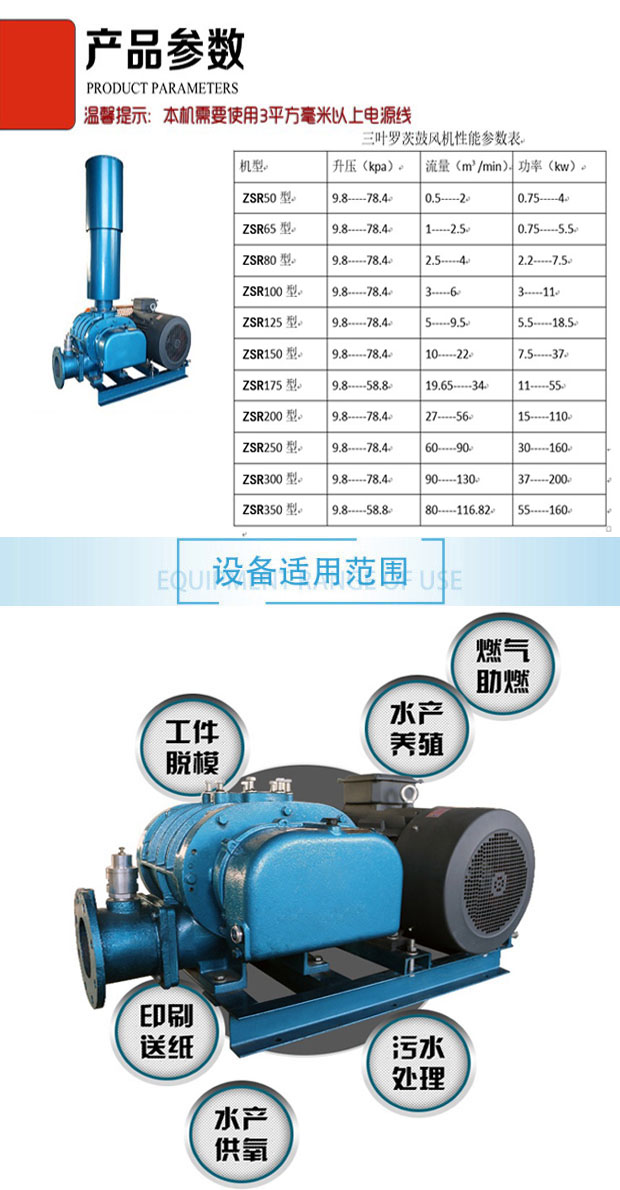

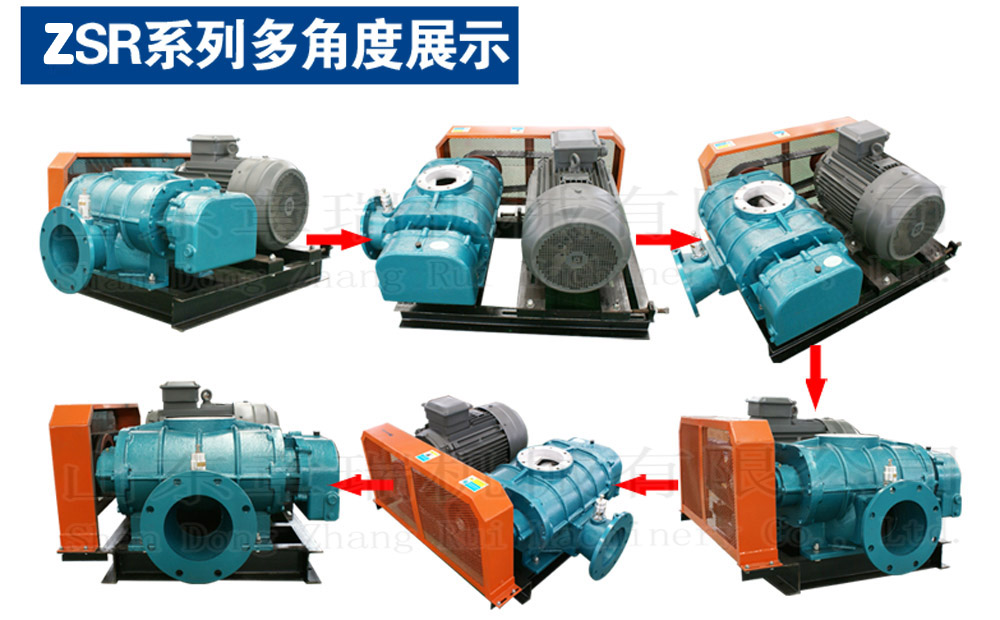

脫硫吸收塔氧化風機結構圖及拆解圖

脫硫塔作業原理：

　　脫硫劑具有表面活性，催化氧化，促進SO2的直接反響，加快CaCO3的溶解，促進CaSO3敏捷氧化成CaSO4，強化CaSO4的沉積，下降液氣比，削減鈣硫比，削減水分的蒸騰。當煙氣進口SO2濃度添加，高于規劃值時，吸收塔反響池內PH值下降，需求更大的Ca/S比時，在吸收塔反響池容積不需擴大的情況下，CaCO3可以快速溶解，添加鈣離子濃度，堅持漿液PH值在正常范圍，對PH值有必定的緩沖效果。

　　脫硫塔的內部結構；

　　脫硫塔工藝的最頂層是出口煙道然后除霧器沖刷層，兩層沖刷層 ，再往下是噴淋層，噴淋層不同塔層數不同，一般四層居多，也有三層的，取決于規劃處理的煙氣量，往下是進口煙道，再往下是漿池區，噴淋層至溢流點為反響區，漿池區直至底部，其塔側有攪拌器，一般最少三臺，攪拌器上方是氧化風機進氣管。還有整個吸收塔塔壁會有若干接收的口。

　　脫硫塔各部件的效果；

　　脫硫塔內的設備首要包含攪拌器、氧化風管、噴淋管、除霧器，別的有的規劃還有導流板或許均布板等。攪拌器坐落脫硫塔底部首要是起到漿液擾動的效果，避免石膏等顆粒物沉積;氧化風管首要是向塔內漿液池注入空氣把亞硫酸鹽氧化成硫酸鹽，配套設備為氧化風機;噴淋管是漿液經過循環泵打至脫硫塔漿液池頁面以上，經過噴嘴進行霧化、散布，然后吸收煙氣中的SO2氣體;除霧器首要效果是除掉煙氣中攜帶的液滴，即除水效果。

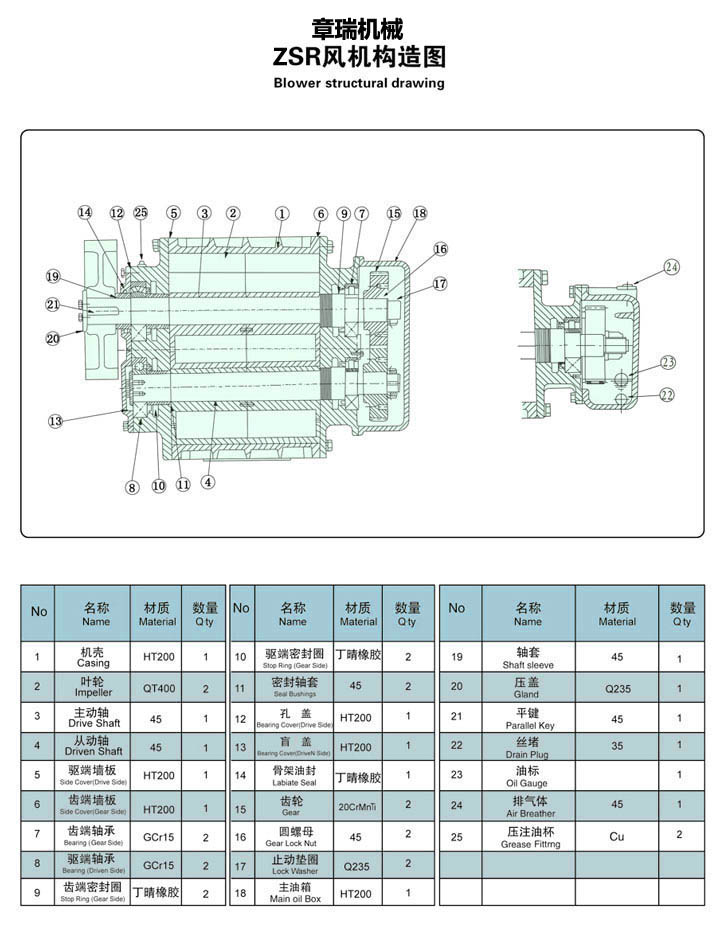

脫硫吸收塔氧化風機結構圖-內部結構

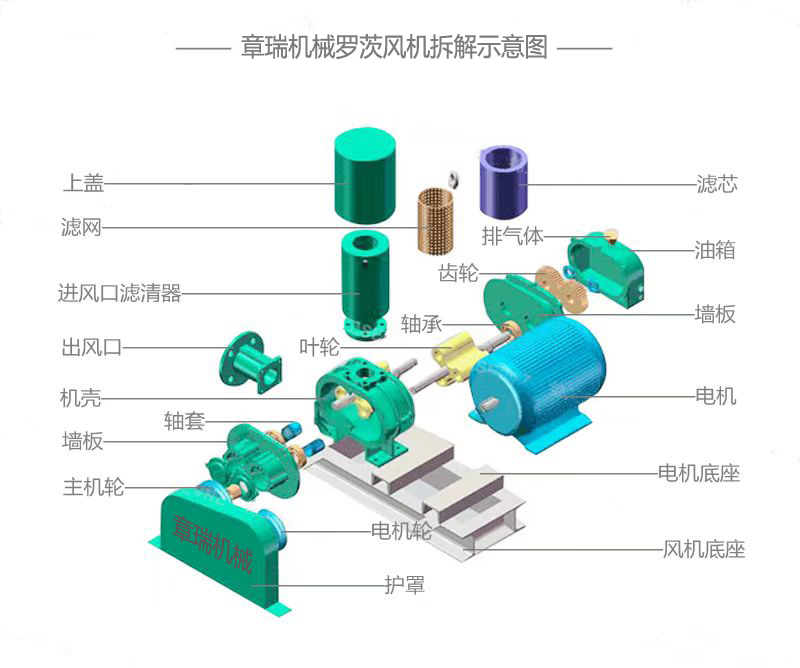

 脫硫吸收塔氧化風機結構圖-拆解圖
